Page 39 - 涂层与防护1912-合

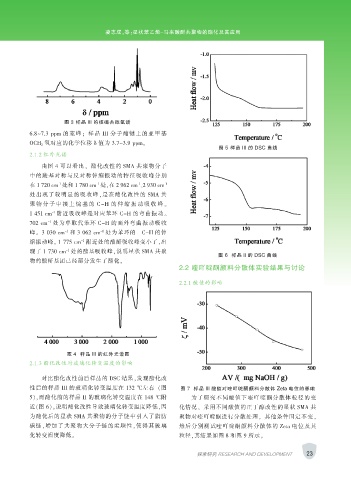

凌志成，等：星状苯乙烯-马来酸酐共聚物的酯化及其应用

图 3 样品 III 的核磁共振氢谱
6.8~7.3 ppm 的宽峰； 样品 III 分子酯键上的亚甲基
OCH 2 氢对应的化学位移 δ 值为 3.7~3.9 ppm。
图 5 样品 III 的 DSC 曲线
2.1.2 红外光谱
由图 4 可以看出， 酯化改性的 SMA 共聚物分子
中的羧基对称与反对称伸缩振动的特征吸收峰分别
-1
-1
-1
在 1 720 cm 处和 1 780 cm 处，在 2 962 cm 、2 930 cm -1
处出现了较明显的吸收峰，是在酯化改性的 SMA 共
聚 物 分 子 中 接 上 烷 基 的 C-H 的 伸 缩 振 动 吸 收 峰 。
-1
1 451 cm 附近吸收峰是对应苯环 C-H 的弯曲振动。
702 cm 处为单取代苯环 C-H 的面外弯曲振动吸收
-1
-1
-1
峰。 3 030 cm 和 3 062 cm 处为苯环的 C-H 的伸
-1
缩振动峰。 1 775 cm 附近处的酸酐吸收峰变小了，出
-1
现了 1 730 cm 处的酯基吸收峰，说明星状 SMA 共聚
图 6 样品 II 的 DSC 曲线
物的酸酐基团己经部分发生了酯化。
2.2 喹吖啶酮颜料分散体实验结果与讨论
2.2.1 酸值的影响

图 4 样品 III 的红外光谱图
2.1.3 酯化改性对玻璃化转变温度的影响

对比酯化改性前后样品的 DSC 结果，发现酯化改
性后的样品 III 的玻璃化转变温度在 132 ℃左右 （图 图 7 样品 III 酸值对喹吖啶酮颜料分散体 Zeta 电位的影响
5），而酯化前的样品 II 的玻璃化转变温度在 148 ℃附 为了研究不同酸值下喹吖啶酮分散体粒径的变
近（图 6）。说明酯化改性导致玻璃化转变温度降低，因 化情况， 采用不同酸值的正丁醇改性的星状 SMA 共
为酯化后的星状 SMA 共聚物的分子链中引入了脂肪 聚物对喹吖啶酮进行分散处理， 其他条件固定不变，
碳链，增加了共聚物大分子链的柔顺性，使得其玻璃 然后分别测试喹吖啶酮颜料分散体的 Zeta 电位及其
化转变温度降低。 粒径，其结果如图 8 和图 9 所示。

23
探索研究 RESEARCH AND DEVELOPMENT
