Page 11 - 涂层与防护1912-合

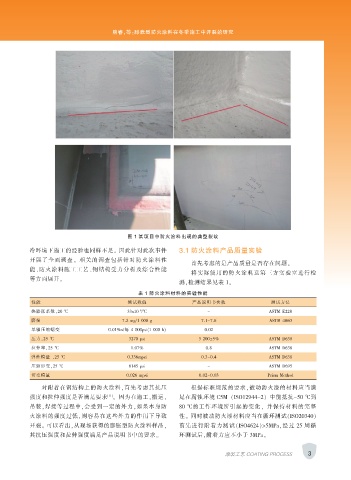

熊睿，等：膨胀型防火涂料在冬季施工中开裂的研究

图 1 某项目中防火涂料出现的典型裂纹

冷环境下施工的经验也同样不足。 因此针对此次事件 3.1 防火涂料产品质量实验
开展了全面调查。 相关的调查包括针对防火涂料性
首先考虑的是产品质量是否存在问题。
能、防火涂料施工工艺、钢结构受力分析及综合性能
将实际使用的防火涂料送第三方实验室进行检
等方面展开。
测，检测结果见表 1。
表 1 防火涂料材料的实验性能
性能 测试数值 产品说明书参数 测试方法
-6
热膨胀系数，20 ℃ 33x10 /℃ - ASTM E228
磨损 7.2 mg/1 000 g 7.1-7.6 ASTM 4060
单轴压缩蠕变 0.019in/每 4 000psi(1 000 h) 0.02
压力，25 ℃ 3270 psi 3 200±5% ASTM D638
拉伸率，25 ℃ 1.07% 0.8 ASTM D638
弹性模量 ，25 ℃ 0.336mpsi 0.3-0.4 ASTM D638
压缩形变，25 ℃ 8145 psi - ASTM D695
切变模量 0.026 mpsi 0.02-0.03 Prism Method

对附着在钢结构上的防火涂料，首先考虑其抗压 根据标准规范的要求，被动防火漆的材料应当满
[11]
强度和拉伸强度是否满足要求 。 因为在施工，搬运， 足在腐蚀环境 C5M （ISO12944-2） 中能抵抗-50 ℃到
吊装，焊接等过程中，会受到一定的外力，如果本身防 80 ℃的工作环境所引起的变化， 并保持材料的完整
火涂料的强度过低，则容易在这些外力的作用下导致 性。 同时被动防火漆材料应当在循环测试（ISO20340）
开裂。 可以看出，从现场获得的膨胀型防火涂料样品， 前先进行附着力测试（ISO4624）＞5MPa，经过 25 周循
其抗压强度和拉伸强度满足产品说明书中的要求。 环测试后，附着力应不小于 3MPa。

3
涂装工艺 COATING PROCESS
