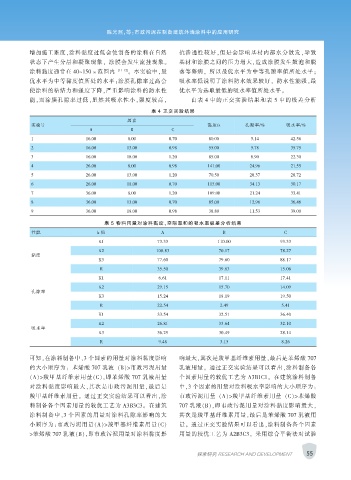

Page 75 - 涂层与防护1912-合

陈光照，等：市政污泥在制备建筑外墙涂料中的应用研究

增加施工难度，涂料黏度过低会使制备的涂料在自然 抗渗透性较好，但是会影响基材内部水分散发，导致
状态下产生分层和凝聚现象， 涂膜会发生流挂现象。 基材和涂膜之间的压力增大，造成涂膜发生鼓泡和脱
涂料黏度通常在 40~150 s 范围内 [11-12] 。 本实验中，最 落等弊病， 所以最优水平为中等孔隙率值所处水平；
优水平为中等黏度值所处的水平；涂膜孔隙率过高会 吸水率低说明了涂料防水效果较好， 防水性能强，最
使涂料的粘结力和强度下降，严重影响涂料的防水性 优水平为选取最低的吸水率值所处水平。
能，而涂膜孔隙率过低，虽然其吸水性小，强度较高， 由表 4 中的正交实验结果和表 5 中的极差分析

表 4 正交实验结果
因素
实验号 黏度/s 孔隙率/% 吸水率/%
A B C
1 16.00 8.00 0.70 80.00 5.14 42.56
2 16.00 13.00 0.98 55.00 5.78 35.75
3 16.00 18.00 1.20 85.00 8.90 22.30
4 26.00 8.00 0.98 141.00 24.96 21.55
5 26.00 13.00 1.20 70.50 28.37 28.72
6 26.00 18.00 0.70 115.00 34.13 30.17
7 36.00 8.00 1.20 109.00 21.24 33.41
8 36.00 13.00 0.70 85.00 12.96 36.46
9 36.00 18.00 0.98 38.80 11.53 39.00

表 5 物料用量对涂料黏度、空隙率和的吸水率极差分析结果
性能 k 值 A B C
K1 73.33 110.00 93.33
K2 108.83 70.17 78.27
黏度
K3 77.60 79.60 88.17
R 35.50 39.83 15.06
K1 6.61 17.11 17.41
K2 29.15 15.70 14.09
孔隙率
K3 15.24 18.19 19.50
R 22.54 2.49 5.41
K1 33.54 32.51 36.40
K2 26.81 33.64 32.10
吸水率
K3 36.29 30.49 28.14
R 9.48 3.15 8.26

可知，在涂料制备中，3 个因素的用量对涂料黏度影响 响最大，其次是羧甲基纤维素用量，最后是苯烯酸 707
的大小顺序为： 苯烯酸 707 乳液 （B）＞市政污泥用量 乳液用量。 通过正交实验结果可以看出，涂料制备各
（A）＞羧甲基纤维素用量（C），即苯烯酸 707 乳液用量 个因素用量的较优工艺为 A3B1C1。 在建筑涂料制备

对涂料黏度影响最大，其次是市政污泥用量，最后是 中，3 个因素的用量对涂料吸水率影响的大小顺序为：
羧甲基纤维素用量。 通过正交实验结果可以看出，涂 市政污泥用量 （A）＞羧甲基纤维素用量 （C）＞苯烯酸
料制备各个因素用量的较优工艺为 A3B3C3。 在建筑 707 乳液（B），即市政污泥用量对涂料黏度影响最大，
涂料制备中，3 个因素的用量对涂料孔隙率影响的大 其次是羧甲基纤维素用量，最后是苯烯酸 707 乳液用
小顺序为：市政污泥用量（A）＞羧甲基纤维素用量（C） 量。 通过正交实验结果可以看出，涂料制备各个因素
＞苯烯酸 707 乳液（B），即市政污泥用量对涂料黏度影 用量的较优工艺为 A2B3C3。 采用综合平衡法对试验

55
探索研究 RESEARCH AND DEVELOPMENT
