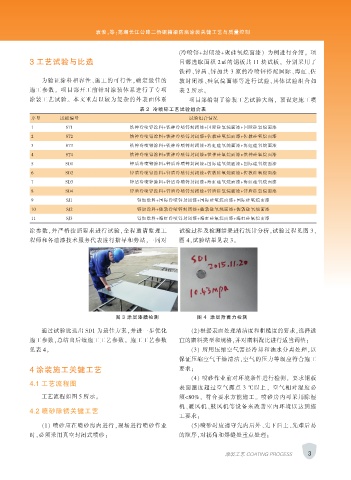

Page 11 - 涂层与防护1912-合

袁俊，等：芜湖长江公路二桥钢箱梁防腐涂装关键工艺与质量控制

(冷喷锌+封闭漆+聚硅氧烷面漆） 为例进行介绍。 项
3 工艺试验与比选 目部选取面积 2㎡的钢板共 11 块试板， 分别采用了
铁神、锌盾、锌加共 3 家的冷喷锌搭配国际、海虹、佐
为验证涂料相容性、施工的可行性，确定最佳的 敦封闭漆、硅氧烷面漆等进行试验，具体试验组合如
施工参数， 项目部开工前针对涂装体系进行了专项 表 2 所示。
涂装工艺试验。 本文重点以较为复杂的外表面体系 项目部编制了涂装工艺试验大纲， 预设定施工喷
表 2 冷喷锌工艺试验组合表
序号 试板编号 试验组合情况
1 ST1 铁神冷喷锌涂料+铁神冷喷锌封闭漆+国际硅氧烷面漆+国际硅氧烷面漆
2 ST2 铁神冷喷锌涂料+铁神冷喷锌封闭漆+佐敦硅氧烷面漆+佐敦硅氧烷面漆
3 ST3 铁神冷喷锌涂料+铁神冷喷锌封闭漆+海虹硅氧烷面漆+海虹硅氧烷面漆
4 ST4 铁神冷喷锌涂料+铁神冷喷锌封闭漆+铁神硅氧烷面漆+铁神硅氧烷面漆
5 SD1 锌盾冷喷锌涂料+锌盾冷喷锌封闭漆+国际硅氧烷面漆+国际硅氧烷面漆
6 SD2 锌盾冷喷锌涂料+锌盾冷喷锌封闭漆+佐敦硅氧烷面漆+佐敦硅氧烷面漆
7 SD3 锌盾冷喷锌涂料+锌盾冷喷锌封闭漆+海虹硅氧烷面漆+海虹硅氧烷面漆
8 SD4 锌盾冷喷锌涂料+锌盾冷喷锌封闭漆+锌盾硅氧烷面漆+锌盾硅氧烷面漆
9 SJ1 锌加涂料+国际冷喷锌封闭漆+国际硅氧烷面漆+国际硅氧烷面漆
10 SJ2 锌加涂料+佐敦冷喷锌封闭漆+佐敦硅氧烷面漆+佐敦硅氧烷面漆
11 SJ3 锌加涂料+海虹冷喷锌封闭漆+海虹硅氧烷面漆+海虹硅氧烷面漆

涂参数，并严格按照要求进行试验，全程邀请监理工 试验过程及检测结果进行统计分析，试验过程见图 3、
程师和各油漆技术服务代表进行指导和旁站，一同对 图 4，试验结果见表 3。

!!!!!!!!!!图 3 涂层漆膜检测 图 4 涂层附着力检测

通过试验比选出 SD1 为最佳方案，并进一步优化 （2）根据表面处理清洁度和粗糙度的要求，选择适
施工参数，总结出后续施工工艺参数。 施工工艺参数 宜的磨料类型和规格，并对磨料配比进行适当调整；
见表 4。 （3） 所用压缩空气需经冷却和油水分离处理，以
保证压缩空气干燥清洁，空气的压力等级应符合施工
4 涂装施工关键工艺 要求；
（4） 喷砂作业前对环境条件进行检测， 要求钢板
4.1 工艺流程图
表面温度超过空气露点 3 ℃以上， 空气相对湿度必
工艺流程如图 5 所示。 须＜80%， 符合要求方能施工。 喷砂房内可采用除湿
机、暖风机、鼓风机等设备来改善室内环境以达到施
4.2 喷砂除锈关键工艺
工要求；
（1） 喷砂应在喷砂房内进行，现场进行喷砂作业 （5）喷砂时应遵守先内后外、先下后上、先难后易
时，必须采用真空封闭式喷砂； 的顺序，对拐角和焊缝处重点处理；

3
涂装工艺 COATING PROCESS
