Page 32 - 涂层与防护2019-01

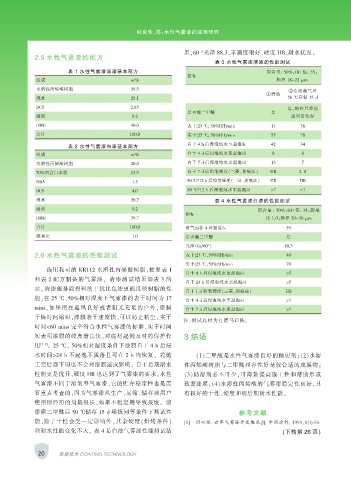

何炎华，等：水性气雾漆的应用研究

果，60 °光泽 88.3、丰满度很好、硬度 HB、耐水优良。
2.5 水性气雾漆的配方
表 3 水性气雾漆清漆的性能测试
表 1 水性气雾漆清漆基本配方 固含量: 50%；OH 值: 35；
指标
组成 w/% 膜厚 18~22 μm
水溶性丙烯酸树脂 28.5 ②清漆灌气后
①清漆
纯水 29.1 50 ℃存储 15 d
BCS 2.85 是，相容且澄清
是否灌二甲醚 是
助剂 0.2 透明雾化好
DME 40.0 表干(25 ℃; 50%RH)/min 17 38
合计 100.0 实干(25 ℃; 50%RH)/min 55 78

自干 4 h 后浸泡纯水至起泡/h 42 34
表 2 水性气雾漆白漆基本配方
组成 w/% 自干 4 d 后浸泡纯水至起泡/d 8 8
水溶性丙烯酸树脂 20.0 自干 7 d 后浸泡纯水至起泡/d 13 7
70%固含白水浆 13.9 自干 7 d 后铅笔硬度（三菱、划痕法） HB 2 B
NBA 1.5 50 ℃*12 h 后铅笔硬度（三菱、划痕法） HB HB
BCS 4.0 50 ℃*12 h 后浸泡纯水至起泡/d >7 >7
纯水 20.7 表 4 水性气雾漆白漆的性能测试
助剂 0.2 固含量： 50%；OH 值: 35；颜基
指标
DME 39.7 比 1.0；膜厚 20~30 μm
合计 100.0 灌气前涂 4 杯黏度/s 59
颜基比 1.0 是否灌二甲醚 是
光泽（Gs/60°） 88.3
2.6 水性气雾漆的性能测试 表干(25 ℃，50%RH)/min 40
实干(25 ℃，50%RH)/min 70
选用我司的 KR112 水溶性丙烯酸树脂，按照表 1
自干 4 h 后浸泡纯水至起泡/d >5
和表 2 配方制备的气雾漆， 清漆测试结果如表 3 所
自干 24 h 后浸泡纯水至起泡/d >5
示。 清漆能排除粉料的干扰比色漆更能反映树脂的性
自干 1 d 铅笔硬度（三菱、划痕法） HB
能，在 25 ℃、50%相对湿度下气雾漆的表干时间为 17 自干 4 d 后浸泡纯水至起泡/d >7
mins，如果用在通风良好或者阳光充足的户外，漆膜 自干 7 d 后浸泡纯水至起泡/d >7
干燥时间缩短，漆膜表干速度快，可以防止粘尘。 实干
注：测试底材为打磨马口铁。
时间<60 mins 完全符合水性气雾漆的标准，实干时间
短表明漆膜的硬度增长快，对底材起到及时的保护作 3 结语
用 [7-8] 。 25 ℃、 50%相对湿度条件下漆膜自干 4 h 后浸
水时间>24 h 不起泡不脱落且可在 2 h 内恢复， 若施 （1）二甲醚是水性气雾漆良好的抛射剂；（2）水溶
工完后遇下雨也不会对漆膜造成影响。 自干后期耐水 性丙烯酸树脂与二甲醚相容性好是较合适的成膜物；
性能更是优异，硬度 HB 也达到了气雾漆的要求。水性 （3）助溶剂必不可少，可降黏提高施工性和帮助形成
气雾漆不同于溶剂型气雾漆，它的贮存稳定性也是需 致密漆膜；（4）水溶性丙烯酸的气雾漆稳定性良好，具
要重点考查的，因为气雾漆从生产、运输、储存到用户 有较好的干性、硬度和初后期耐水性能。
使用所经历的周期很长，如果不稳定则导致报废。 清
漆灌二甲醚后 50 ℃储存 15 d 喷板同等条件下测试性 参考文献
能，除了干性会受一定影响外，其余硬度（烘烤条件） [1] 周兴保. 世界气雾漆开发概况[J]. 中国涂料, 1993，8(1):50.
和耐水性能变化不大。 表 4 是白漆气雾漆性能测试结 （下转第 26 页）

20 涂层技术 COATING TECHNOLOGY
