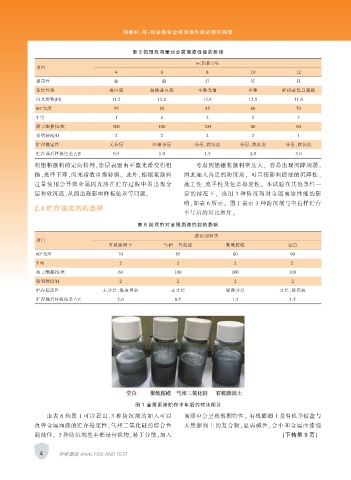

Page 12 - 涂层与防护2019-01

周春利，等：预涂卷材金属面漆性能的影响因素

表 5 铝银浆用量对金属面漆性能的影响
w（铝粉）/%
项目
4 6 8 10 12
遮盖性 差 一般 好 好 好
涂层外观 透白底 轻微透白底 平整光滑 平整 堆积杂乱且粗糙
闪光指数(FI) 11.2 12.0 13.8 12.5 11.6
60°光泽 95 88 85 80 70
T 弯 1 2 2 2 3
耐丁酮擦拭/次 100 100 100 80 60
铅笔硬度/H 2 2 2 2 1
贮存稳定性 无分层 轻微分层 分层，软沉底 分层，软沉底 分层，软沉底
贮存前后样板色差△E 0.5 1.0 1.5 2.0 3.0
响铝粉颜料的定向排列，涂层表面由平整光滑变得粗 考虑到铝银浆颜料密度大， 容易出现沉降问题，
糙，光泽下降，闪光指数由强转弱。 此外，铝银浆颜料 因此加入合适的防沉剂， 可直接影响面漆的沉降性、
过量使用会导致金属闪光漆在贮存过程中易出现分 施工性、流平性及色差稳定性。 本试验在其他条件一
层和软沉底，从而出现影响样板色差等问题。 定的情况下， 选用 3 种防沉剂对金属面漆性能的影
响，如表 6 所示。 图 1 表示 3 种防沉剂与空白样贮存
2.4 贮存稳定剂的选择
半年后的对比图片。

表 6 防沉剂对金属面漆性能的影响
防沉剂种类
项目
有机膨润土 气相二氧化硅 聚酰胺蜡 空白
60°光泽 70 85 60 90
T 弯 2 2 2 2
耐丁酮擦拭/次 60 100 100 100
铅笔硬度/H 2 2 2 2
贮存稳定性 未分层，黏度增加 未分层 轻微分层 分层，软沉底
贮存前后样板色差△E 2.0 0.5 1.2 1.5

图 1 金属面漆贮存半年后的对比图片

由表 6 和图 1 可以看出，3 种防沉剂的加入可以 面漆中会呈现假稠特性。 有机膨润土是有机季铵盐与
改善金属面漆的贮存稳定性，气相二氧化硅的综合性 天然膨润土的复合物，显弱碱性，会中和金属面漆组
能最佳。 3 种防沉剂基本都是膏状物，易于分散，加入 （下转第 9 页）

4 分析测试 ANALYSIS AND TEST
