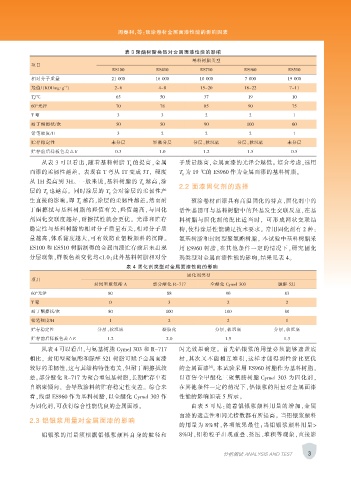

Page 11 - 涂层与防护2019-01

周春利，等：预涂卷材金属面漆性能的影响因素

表 3 聚酯树脂类型对金属面漆性能的影响
基料树脂类型
项目
ES100 ES410 ES710 ES960 ES510
相对分子质量 21 000 16 000 10 000 7 000 19 000
-1
羟值/（KOHmg · g ） 2~6 4~8 15~20 18~22 7~11
T g/℃ 65 50 37 19 10
60°光泽 70 78 85 90 75
T 弯 3 3 2 2 1
耐丁酮擦拭/次 50 50 90 100 60
铅笔硬度/H 3 2 2 2 1
贮存稳定性 未分层 轻微分层 分层，软沉底 分层，软沉底 未分层
贮存前后样板色差△E 0.3 1.0 1.2 1.5 0.5
从表 3 可以看出，随着基料树脂 T g 的提高，金属 子质量越高，金属面漆的光泽会越低。 综合考虑，选用
面漆的柔韧性越差， 表现在 T 弯从 1T 变成 3T， 硬度 T g 为 19 ℃的 ES960 作为金属面漆的基料树脂。
从 1H 提高到 3H。 一般来说，基料树脂的 T g 越高，涂
2.2 面漆固化剂的选择
层的 T g 也越高。 同时涂层的 T g 会对涂层的柔韧性产
生直接的影响。即 T g 越高，涂层的柔韧性越差。然而耐 预涂卷材面漆具有高温固化的特点，固化剂中的
丁酮擦拭与基料树脂的羟值有关，羟值越高，与固化 活性基团可与基料树脂中的羟基发生交联反应，在基
剂固化交联度越好，耐擦拭性就会更优。 光泽和贮存 料树脂与固化剂的配比适当时， 可形成网状交联结
稳定性与基料树脂的相对分子质量有关，相对分子质 构，使得涂层性能满足技术要求。 常用固化剂有 2 种：
量越高，体系黏度越大，可有效防止铝粉颜料的沉降。 氨基树脂和封闭型聚氨酯树脂。 本试验中基料树脂采
ES100 和 ES510 树脂制得的金属面漆贮存前后未出现 用 ES960 树脂，在其他条件一定的情况下，研究固化
分层现象，样板色差变化均＜1.0；此外基料树脂相对分 剂类型对金属面漆性能的影响，结果见表 4。
表 4 固化剂类型对金属面漆性能的影响
固化剂类型
项目
封闭型聚氨酯 A 部分醚化 R-717 全醚化 Cymel 303 脲醛 521
60°光泽 80 88 90 83
T 弯 0 3 2 2
耐丁酮擦拭/次 80 100 100 80
铅笔硬度/H 1 2 2 1
贮存稳定性 分层，软沉底 凝胶化 分层，软沉底 分层，软沉底
贮存前后样板色差△E 1.2 2.0 1.5 1.3
从表 4 可以看出，与氨基树脂 Cymel 303 和 R-717 闪光效果确定。 首先铝银浆的用量必须能够遮盖底

相比， 封闭型聚氨酯和脲醛 521 树脂可赋予金属面漆 材，其次又不能相互堆积，这样才能得到性价比更优
[4]
较好的柔韧性，这与其结构特性有关，但耐丁酮擦拭较 的金属面漆 。 本试验采用 ES960 树脂作为基料树脂，
差。部分醚化 R-717 为聚合型氨基树脂，长期贮存中有 以市售全甲醚化三聚氰胺树脂 Cymel 303 为固化剂，
自缩聚倾向， 会导致涂料的贮存稳定性变差。 综合来 在其他条件一定的情况下，铝银浆的用量对金属面漆
看，线型 ES960 作为基料树脂，以全醚化 Cymel 303 作 性能的影响如表 5 所示。
为固化剂，可获得综合性能优良的金属面漆。 由表 5 可见：随着铝银浆颜料用量的增加，金属
面漆的遮盖性和闪光指数都有所提高。 当铝银浆颜料
2.3 铝银浆用量对金属面漆的影响
的用量为 8%时，各项效果最佳；当铝银浆颜料用量＞
铝银浆的用量须根据铝银浆颜料自身的粒径和 8%时，铝粉粒子出现重叠、挤压、堆积等现象，直接影

分析测试 ANALYSIS AND TEST 3
