Page 26 - 涂料工业2024年第02期电子刊

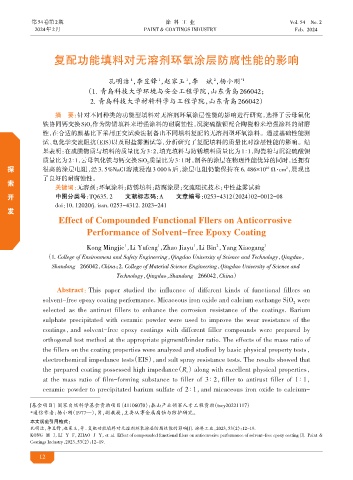

第54卷第 2 期 涂料工业 Vol. 54 No. 2
2024年 2 月 孔明洁等：复配功能填料对无溶剂环氧涂层防腐性能的影响 Feb. 2024
PAINT & COATINGS INDUSTRY

复配功能填料对无溶剂环氧涂层防腐性能的影响

孔明洁 ，李昱锋 ，赵家玉 ，李 斌 ，杨小刚 *1
1
1
2
1
（1. 青岛科技大学环境与安全工程学院，山东青岛266042；
2. 青岛科技大学材料科学与工程学院，山东青岛266042）
摘 要：针对不同种类的功能型填料对无溶剂环氧涂层性能的影响进行研究，选择了云母氧化
铁协同钙交换 SiO 作为防锈填料来增强涂料的耐腐蚀性，沉淀硫酸钡配合陶瓷粉来增强涂料的耐磨
2
性，在合适的颜基比下采用正交试验法制备出不同填料复配的无溶剂型环氧涂料。通过基础性能测
试、电化学交流阻抗（EIS）以及耐盐雾测试等，分析研究了复配填料的质量比对涂层性能的影响。结
果表明：在成膜物质与填料的质量比为 3∶2，填充填料与防锈填料质量比为 1∶1，陶瓷粉与沉淀硫酸钡
质量比为 2∶1，云母氧化铁与钙交换 SiO 质量比为 3∶1时，制备的涂层在物理性能优异的同时，还拥有
2
探 很高的涂层电阻，经 3. 5%NaCl 溶液浸泡 3 000 h 后，涂层电阻仍能保持在 6. 486×10 Ω·cm ，展现出
10
2
了良好的耐腐蚀性。
索
关键词：无溶剂；环氧涂料；防锈填料；防腐涂层；交流阻抗技术；中性盐雾试验
开 中图分类号：TQ635. 2 文献标志码：A 文章编号：0253-4312（2024）02-0012-08
doi：10. 12020/j. issn. 0253-4312. 2023-241
发
Effect of Compounded Functional Fllers on Anticorrosive
Performance of Solvent-free Epoxy Coating

1
1
2
1
Kong Mingjie ，Li Yufeng ，Zhao Jiayu ，Li Bin ，Yang Xiaogang 1
（1. College of Environment and Safety Engineering，Qingdao University of Science and Technology，Qingdao，
Shandong 266042，China；2. College of Material Science Engineering，Qingdao University of Science and
Technology，Qingdao，Shandong 266042，China）

Abstract：This paper studied the influence of different kinds of functional fillers on
solvent-free epoxy coating performance. Micaceous iron oxide and calcium exchange SiO were
2
selected as the antirust fillers to enhance the corrosion resistance of the coatings. Barium
sulphate precipitated with ceramic powder were used to improve the wear resistance of the
coatings，and solvent-free epoxy coatings with different filler compounds were prepared by
orthogonal test method at the appropriate pigment/binder ratio. The effects of the mass ratio of
the fillers on the coating properties were analyzed and studied by basic physical property tests，
a
electrochemical impedance tests（EIS），nd salt spray resistance tests. The results showed that
the prepared coating possessed high impedance（R） along with excellent physical properties，
c
at the mass ratio of film-forming substance to filler of 3∶2，iller to antirust filler of 1∶1，
f
ceramic powder to precipitated barium sulfate of 2∶1，and micaceous iron oxide to calcium-

[基金项目] 国家自然科学基金资助项目（41106070）；泰山产业领军人才工程资助（tscy20221117）
*通信作者：杨小刚（1977—），男，副教授，主要从事金属腐蚀与防护研究。
本文规范引用格式：
孔明洁，李昱锋，赵家玉，等. 复配功能填料对无溶剂环氧涂层防腐性能的影响[J]. 涂料工业，2023，53（2）：12-19.
KONG M J，LI Y F，ZHAO J Y，et al. Effect of compounded functional fllers on anticorrosive performance of solvent-free epoxy coating [J]. Paint &
Coatings Industry，2023，53（2）：12-19.

12
