Page 34 - 涂层与防护2020-03完整版

胡中源，等：水性双组分抗菌防涂鸦水漆的制备

表 5 常用抗菌材料的抗菌性能
序号 样品名称 Ec 回收菌数 CFU/片 抗菌率 Ec Sa 回收菌数 CFU/片 抗菌率 Sa 生物毒性 抗菌等级
1 CMIT/MIT 4.0×10 5 98.33 8.0×10 5 43.66 较低 -
2 BIT ＜400 ＞99.99 1.68×10 4 98.82 较低 Ⅱ
3 OIT ＜400 ＞99.99 1.8×10 4 98.7 较低 Ⅱ
4 IPBC ＜400 ＞99.99 7.0×10 3 99.51 极低 Ⅰ
5 多菌灵 6.04×10 5 97.48 ＜400 ＞99.99 较高 Ⅱ
6 壳聚糖 1.24×10 7 48.33 3.22×10 4 97.73 极低 -
7 AgCl 表面活性剂 ＜400 ＞99.99 ＜400 ＞99.99 极低 Ⅰ
IPBC、AgCl 表面活性剂
8 ＜400 ＞99.99 ＜400 ＞99.99 极低 Ⅰ
二氧化钛混合物配伍

表 6 抗霉菌性能
序号 样品名称 抗霉菌性能 抗霉菌耐久性能 抗霉菌等级
1 IPBC、AgCl 表面活性剂二氧化钛混合物配伍 0 级 0 级 Ⅰ

2.6 耐沾污助剂 SiO 2 纳米粒子、 聚二甲基硅 降。 这是因为当 SiO 2 添加量<1.5%时（见图 5），SiO 2 纳
氧烷加量 米粒子充分分散在颜料颗粒与乳胶颗粒之间，有效改
善各微粒之间的界面结合力， 起到增强和修补作用，
二氧化硅纳米粒子表面存在着不饱和残键及不
甚至聚结成网络结构，进一步提高涂膜强度，改善其
同状态的羟基，有较强的活性。 纳米粒子填充于颜填 [3]
力学性能，从而提高乳胶漆的耐洗刷性能 。 而当其含
料粒子之间，可形成活性吸附中心，并在涂膜表面形 量>1.5%时（见图 6）， 超过了颜填料的比例限度，使得
成键合力，形成致密的二氧化硅网络，大大提高涂膜 SiO 2 纳米粒子不能均匀分散， 同时其表面能较高，易
硬度、滑爽性、耐擦洗性、耐污渍和耐老化性能。 二氧
团聚，因此乳胶漆性能反而降低。
化硅纳米粒子对涂膜的耐沾污综合能力和耐擦洗性
而聚二甲基硅氧烷降低涂层的表面张力，使其表
的影响（见图 3、图 4）可知，在基础水漆中添加 SiO 2 纳 面滑爽，并具有优异的化学稳定性、耐候性和疏水性。
米粒子，初期随着 SiO 2 纳米粒子用量的增加，其涂膜
这样因其低表面能遂使其涂层不受污渍或标记墨水
的耐沾污综合能力逐步提高，当用量达到 1.5%以上时
侵害，提升涂层机械性能和防涂鸦性。 聚二甲基硅氧
其耐沾污综合能力提高趋于平缓。 同时随着 SiO 2 纳米 烷对涂膜耐沾污性的影响见图 7。
粒子用量的增加，涂膜耐擦洗性提高，当二氧化硅纳 通过上述实验内容，完成水性双组份抗菌防涂鸦
米粒子用量增加到 2%时， 涂膜耐擦洗性反而有所下
水漆的研发与制备，并按照技术指标要求进行性能检

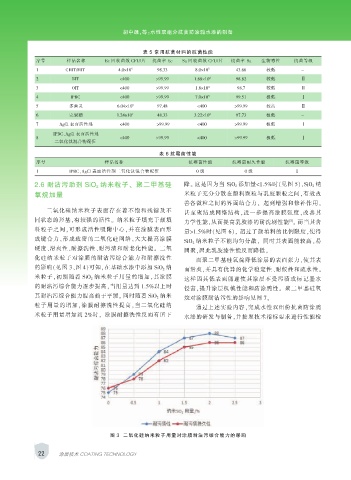

图 3 二氧化硅纳米粒子用量对涂膜耐沾污综合能力的影响

22 涂层技术 COATING TECHNOLOGY
