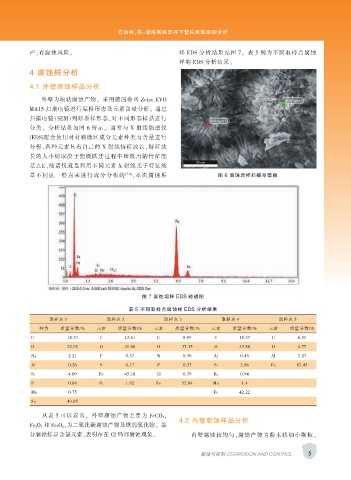

方培林，等：渤海某油田井下管柱腐蚀原因分析

产，有腐蚀风险。 样 EDS 分析结果见图 7， 表 5 则为不同取样点腐蚀
样的 EDS 分析结果。
4 腐蚀样分析

4.1 外壁腐蚀样品分析

外壁为块状腐蚀产物， 采用德国蔡司 Zeiss EVO
MA15 扫描电镜进行垢样形态及元素含量分析。 通过
扫描电镜（SEM）判断垢样形态，对不同形态样品进行
分类， 分析结果如图 6 所示。 通常与 X 射线能谱仪
(EDS)配合使用对材料微区成分元素种类与含量进行
分析，各种元素具有自己的 X 射线特征波长，特征波
长的大小则取决于能级跃迁过程中释放出的特征能
量△E，能谱仪就是利用不同元素 X 射线光子特征能
量不同这一 特 点来 进行 成 分分 析的 [7,8] ，本 次腐 蚀垢 图 6 腐蚀垢样扫描电镜图

图 7 腐蚀垢样 EDS 能谱图

表 5 不同取样点腐蚀样 EDS 分析结果
取样点 1 取样点 2 取样点 3 取样点 4 取样点 5
种类 质量分数/% 元素 质量分数/% 元素 质量分数/% 元素 质量分数/% 元素 质量分数/%
C 18.73 C 12.61 C 8.89 C 18.27 C 6.51
O 22.92 O 41.68 O 37.15 O 33.88 O 4.77
Na 2.21 P 0.37 Si 0.36 Al 0.45 Al 1.27
Al 0.26 S 0.17 P 0.37 Si 2.86 Fe 87.45
Si 4.09 Fe 45.18 Cl 0.39 Ba 0.94
P 0.88 Pt 1.62 Fe 52.84 Mn 1.4
Mn 0.75 Fe 42.22
Fe 49.85

从表 5 可以看出， 外壁腐蚀产物主要为 FeCO 3 ，
4.2 内壁腐蚀样品分析
Fe 2O 3 和 Fe 3O 4 ，为二氧化碳腐蚀产物及铁的氧化物。 部
－
分腐蚀样品含氯元素，表明存在 Cl 局部腐蚀现象。 内壁腐蚀较均匀，腐蚀产物为粉末状细小颗粒，
