Page 69 - 1903完整版

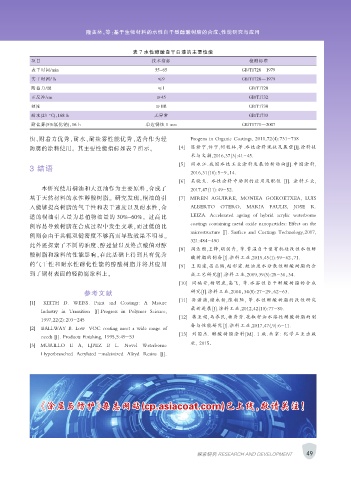

隆美林，等：基于生物材料的水性自干型醇酸树脂的合成、性能研究与应用

表 7 水性醇酸自干白漆的主要性能
项目 技术指标 检测标准
表干时间/min 55~65 GB/T1728—1979
实干时间/ h ≤9 GB/T1728—1979
附着力/级 ≤1 GB/T1720
正反冲/cm ≥45 GB/T1732
硬度 ≥HB GB/T1730
耐水(23 °C)，168 h 无异常 GB/T1733
耐盐雾(5%氯化钠)，16 h 单边锈蚀 1 mm GB/T1771—2007

快，附着力优秀，耐水、耐盐雾性能优秀，适合作为轻 Progerss in Organic Coatings, 2011,72(4):731-738

防腐的涂料使用。 其主要性能指标如表 7 所示。 [4] 陈修宁,许宁,何程林,等.水性涂料现状及展望[J].涂料技
术与文摘,2016,37(3):41-45.
[5] 阎永 江.我 国 水 性 工 业 涂 料 发 展 的 新 动 向[J].中 国 涂 料,
3 结语
2016,31(10):5-9，14.
[6] 吴晓天. 水性涂料中助剂的应用及配伍 [J]. 涂料工业,
本研究使用桐油和大豆油作为主要原料，合成了 2017,47(11):49-52.
基于天然材料的水性醇酸树脂。 研究发现，桐油的引 [7] MIREN AGUIRRE, MONIKA GOIKOETXEA, LUIS
入能够提高树脂的气干性和表干速度以及耐水性，合 ALBERTO OTERO, MARIA PAULIS, JOSE R.
适的桐油引入量为总植物油量的 30%~60%， 过高比 LEIZA. Accelerated ageing of hybrid acrylic waterborne
coatings containing metal oxide nanoparticles: Effect on the
例容易导致树脂在合成过程中发生交联，而过低的比
microstructure [J]. Surface and Coatings Technology,2017,
例则会由于共轭双键密度不够高而导致效果不明显。
321:484-490
此外还探索了不同的油度、醇过量以及终点酸值对醇
[8] 周达朗,王锋,胡剑青, 等.常温自干型有机硅改性水性醇
酸树脂和涂料的性能影响，在此基础上得到具有优秀
酸树脂的制备[J].涂料工业,2015,45(1):59-62，71.
的气干性和耐水性耐化性能的醇酸树脂并将其应用 [9] 王国建,昌正缅,赵彩 霞.短 油 度 水 分 散 性 醇 酸 树 脂 的 合
到了钢材表面的轻防腐涂料上。 成工艺研究[J].涂料工业,2009,39(5):28-30，34.
[10] 闫 福 安,杨 明 虎,高 飞, 等.水 溶 性 自 干 醇 酸 树 脂 的 合 成
参考文献 研究[J].涂料工业,2004，34(8):27-29，62-63.
[11] 孙 潇 潇,谢 永 新,陈 朝 阳, 等.水 性 醇 酸 树 脂 的 改 性 研 究
[1] KEITH D. WEISS. Paint and Coatings: A Mature
最新进展[J].涂料工业,2012,42(10):77-80.
Industry in Transition [J].Progress in Polymer Science,
[12] 蒋亚娟,马养民,杨秀芳.花椒籽油水溶性醇酸树脂的制
1997,22(2):203-245
备与性能研究[J].涂料工业,2017,47(,9):6-11.
[2] BALLWAY B. Low-VOC coating meet a wide range of
[13] 刘 国 杰. 醇 酸 树 脂 涂 料[M]. 1 版.北 京: 化 学 工 业 出 版
needs [J]. Products Finishing, 1995,5:49-53
社, 2015.
[3] MURILLO E A, LJPEZ B L. Novel Waterborne
Hyperbranched Acrylated -maleinized Alkyd Resins [J].

《
《涂涂层层与与防防护护》》杂杂志志网网站站((ccpp..aassiiaaccooaatt..ccoomm))已已上上线线，，敬敬请请关关注注！！

探索研究 RESEARCH AND DEVELOPMENT 49
