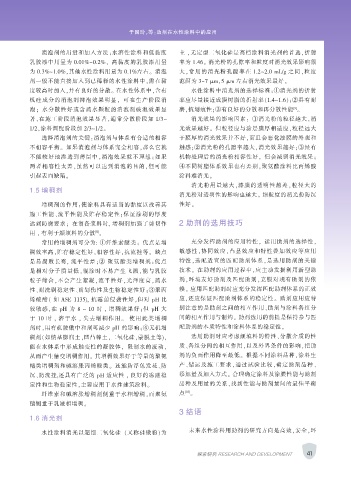

Page 61 - 涂层与防护2019-02

于国玲，等：助剂在水性涂料中的应用

消泡剂的用量和加入方法：水溶性涂料和低黏度 主 ，无定型二氧化硅是高档涂料消光剂的首选，折射
乳胶漆中用量为 0.01%~0.2%， 高黏度的乳胶漆用量 率为 1.46。 消光粉的孔隙率和粒度对消光效果影响很
为 0.3%~1.0%，其他水性涂料用量为 0.1%左右。 消泡 大，常用的消光粉孔隙率在 1.2~2.0 mL/g 之间，粒度
剂一般不能直接加入到已稀释的水性涂料中，需在黏 范围为 3~7 μm，5 μm 左右消光效果最好。
度较高时加入，并有良好的分散。 在水性体系中，含有 水性涂料中消光剂的选择标准：①消光剂的折射
机硅成分的消泡剂抑泡效果明显， 可在生产阶段消 率应尽量接近成膜树脂的折射率（1.4~1.6）；②具有耐
[9]
泡； 水分散性好或含疏水颗粒的消泡剂破泡效果显 磨，抗划痕性；③有良好的分散和再分散性能 。
著，在施工阶段消泡效果显著，通常分散阶段加 1/3~ 消光效果的影响因素： ①消光粉的粒径越大，消
1/2，涂料调配阶段加 2/3~1/2。 光效果越好。 但粒径应与涂层膜厚相适应，粒径远大
选择消泡剂的关键：消泡剂与体系有合适的相容 于膜厚的消光效果并不好，而且会恶化漆膜的外观和
不相容平衡。 如果消泡剂与体系完全相容，那么它就 触感；②消光粉的孔隙率越大，消光效果越好；③经有
不能较好地渗透到薄层中，消泡效果就不理想；如果 机物处理后的消光粉相容性好， 但会减弱消光效果；
两者相容性太差，虽然可以达到消泡的目的，但可能 ④不同树脂体系效果也有差别，聚氨酯涂料比丙烯酸
引起表面缺陷。 涂料难消光。
消光粉用量越大，漆膜的透明性越差，粒径大的
1.5 增稠剂
消光粉对透明性的影响也越大。 细粒度的消光粉防沉

增稠剂的作用：使涂料具有适当的黏度以改善其 性好。
施工性能、流平性能及贮存稳定性；保证涂刷的厚度
达到防腐要求； 在制备浆料时, 增稠剂加强了剪切作 2 助剂的选用技巧
[8]
用 , 有利于颜填料的分散 。
常用的增稠剂可分为: ①纤维素醚类： 优点是增 充分发挥助剂的应用特性， 运用助剂的选择性，
稠效率高，贮存稳定性好，相容性好，抗流挂等。 缺点 敏感性，协同效应，凸显效应和特性叠加效应等应用
是易腐败长霉, 流平性差；② 聚氨酯类增稠剂：优点 特性，选配适宜的匹配助剂体系，是选用助剂的关键
是相对分子质量低，辊涂时不易产生飞溅，能与乳胶 技术。 在助剂的应用过程中，应主动发掘利用新型助
粒子缔合，不会产生絮凝，流平性好，光泽度高，疏水 剂，环境友好助剂及匹配助剂，克服对现有助剂的依
性、耐洗刷稳定性、耐划伤性及生物稳定性好；③聚丙 赖。 应用匹配助剂时应充分发挥匹配助剂体系的正效
烯酸酯（ 如 ASE 1135), 抗霉菌侵袭性好，但对 pH 比 应，还应保证匹配助剂体系的稳定性。 助剂应用应特
较敏感，在 pH 为 8 ～ 10 时 , 增稠效果好；但 pH 大 别注意的是助剂之间的相互作用、助剂与涂料各组分
于 10 时 , 溶于水 , 失去增稠作用。 使用此类增稠 间的相互作用与制约。 助剂选用的前提是保持参与匹
剂时，用有机胺做中和剂可减少 pH 的影响；④无机增 配助剂的本质特性和涂料体系的稳定性。
稠剂（如钠基膨润土，凹凸棒土，二氧化硅，蒙脱土等)， 选用助剂时应考虑颜填料的特性、分散介质的性
能在水体系中形成触变性的凝胶体， 限制水的流动， 质、各组分间的相互作用，以及外界条件的影响，把助
从而产生触变增稠作用。 其增稠效果好于等量的聚氨 剂的负面作用降至最低。 根据不同涂料品种，涂料生
酯类增稠剂和碱溶胀丙烯酸类。 还能防浮色发花、防 产、储运及施工要求，通过试验比较，确定助剂品种、
沉、防流挂,还具有广泛的 pH 适应性 , 良好的冻融稳 添加量及加入方式。 合理确定涂料及涂膜性能与助剂
定性和生物稳定性，主要应用于水性建筑涂料。 品种及用量的关系，找到性能与助剂量间的最佳平衡
[10]
纤维素和碱溶胀增稠剂侧重于水相增稠，而聚氨 点 。
酯侧重于乳液相增稠。
3 结语
1.6 消光剂

未来水性涂料用助剂的研究方向是高效，安全，环
水性涂料消光以超细二氧化硅 （又称硅微粉）为

探索研究 RESEARCH AND DEVELOPMENT 41
