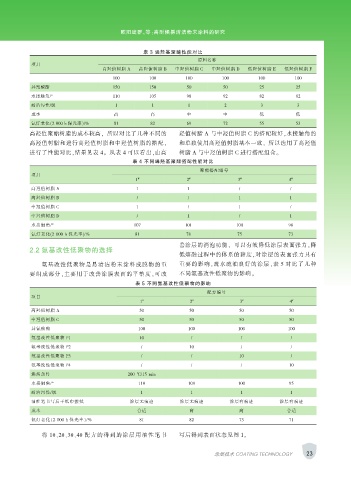

Page 39 - 涂层与防护2019-01

欧阳建群，等：高耐候易清洁粉末涂料的研究

表 3 端羟基聚酯性能对比
原料名称
项目
高羟值树脂 A 高羟值树脂 B 中羟值树脂 C 中羟值树脂 D 低羟值树脂 E 低羟值树脂 F
100 100 100 100 100 100
异氰酸酯 150 150 50 50 25 25
水接触角/° 110 105 98 92 82 82
耐沾污性/级 1 1 1 2 3 3
成本 高 高 中 中 低 低
氙灯老化（2 000 h 保光率）/% 81 82 69 72 55 53
高羟值聚酯树脂的成本较高， 所以对比了几种不同的 羟值树脂 A 与中羟值树脂 C 的搭配较好，水接触角的
高羟值树脂和进行高羟值树脂和中羟值树脂的搭配， 和单独使用高羟值树脂基本一致， 所以选用了高羟值
进行了性能对比，结果见表 4。 从表 4 可以看出，由高 树脂 A 与中羟值树脂 C 进行搭配组合。
表 4 不同端羟基聚酯搭配性能对比
聚酯搭配编号
项目
1 # 2 # 3 # 4 #
高羟值树脂 A 1 1 / /
高羟值树脂 B / / 1 1
中羟值树脂 C 1 / 1 /
中羟值树脂 D / 1 / 1
水接触角/° 107 101 100 98
氙灯老化(2 000 h 保光率)/% 81 78 75 73
善涂层的消泡功能， 可以有效降低涂层表面张力，降
2.2 氨基改性低聚物的选择
低熔融过程中的体系的黏度，对涂层的表面张力具有
氨基改性低聚物是易清洁粉末涂料成膜物的重 重要的影响，疏水疏油良好的涂层，表 5 对比了几种
要组成部分，主要用于改善涂膜表面的平整度，可改 不同氨基改性低聚物的影响。
表 5 不同氨基改性低聚物的影响
配方编号
项目
1 # 2 # 3 # 4 #
高羟值树脂 A 50 50 50 50
中羟值树脂 C 50 50 50 50
异氰酸酯 100 100 100 100
氨基改性低聚物 P1 10 / / /
氨基改性低聚物 P2 / 10 / /
氨基改性低聚物 P3 / / 10 /
氨基改性低聚物 P4 / / / 10
烘烤条件 200 ℃/15 min
水接触角/° 110 109 100 95
耐沾污性/级 1 1 1 1
油性笔书写后干纸巾擦拭 涂层无痕迹 涂层无痕迹 涂层有痕迹 涂层有痕迹
成本 合适 高 高 合适
氙灯老化（2 000 h 保光率）/% 81 82 73 71

将 1#、2#、3#、4# 配方的得到的涂层 用 油性 笔书 写后得到表面状态见图 1。

涂层技术 COATING TECHNOLOGY 23
