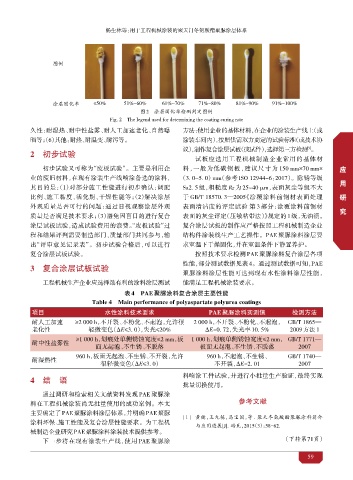

Page 85 - 涂料工业2024年第02期电子刊

杨生林等：用于工程机械涂装的聚天门冬氨酸酯聚脲涂层体系

图例

涂层固化率 ≤50% 51%~60% 61%~70% 71%~80% 81%~90% 91%~100%
图2 涂层固化率检测判定图例
Fig. 2 The legend used for determining the coating curing rate
久性：耐湿热、耐中性盐雾、耐人工加速老化、自然曝 方法：使用企业的基体材料，在企业的涂装生产线上（或
晒等；（6）其他：耐热、耐温变、耐污等。 涂装车间内），按照供需双方商定的试验标准（或技术协
议），制作复合涂层试板（或试件），选择第三方检测 。
[9]
2 初步试验 健
试板应选用工程机械制造企业常用的基体材
初步试验又可称为“废板试验”。主要是利用企 料，一般为低碳钢板，建议尺寸为 150 mm×70 mm× 康
工
探
应
业的废旧材料，在现有涂装生产线喷涂备选的涂料， （3. 0~5. 0） mm（参考 ISO 12944-6：2017）。除锈等级 ·
艺
用
索
其目的是：（1）对部分施工性能进行初步确认：调配 Sa2. 5 级，粗糙度 Rz 为 25~40 μm，表面灰尘等级不大 安
研
比例、施工黏度、活化期、干燥性能等；（2）解决涂层 于 GB/T 18570. 3—2005《涂覆涂料前钢材表面处理 全
技
开
外观质量是否可行的问题：通过目视观察涂层外观 表面清洁度的评定试验 第 3 部分：涂覆涂料前钢材 ·
究
术
发
质量是否满足技术要求；（3）避免因盲目的进行复合 表面的灰尘评定（压敏粘带法）》规定的 1级，无油渍。 环
涂层试板试验，造成试验费用的浪费。“废板试验”过 复合涂层试板的制作应严格按照工程机械制造企业 境
程和结果评判需要制造部门、质量部门共同参与，输 结构件涂装线生产工艺操作。PAE 聚脲涂料涂层要
出“评审意见记录表”。初步试验合格后，可以进行 求室温下干燥固化，并在室温条件下静置养护。
复合涂层试板试验。 按照技术要求检测 PAE 聚脲涂料复合涂层各项
3 复合涂层试板试验 性能，部分测试数据见表4。通过测试数据可知，PAE
聚脲涂料涂层性能可达到现有水性涂料涂层性能，
工程机械生产企业应选择最有利的涂料涂层测试 能满足工程机械涂装要求。
表4 PAE聚脲涂料复合涂层主要性能
Table 4 Main performance of polyaspartate polyurea coatings
项目 水性涂料技术要求 PAE聚脲涂料实测值 检测方法
耐人工加速 ≥2 000 h，不开裂、不粉化、不起泡，允许很 2 000 h，不开裂、不粉化、不起泡， GB/T 1865—
老化性 轻微变色（ΔE≤3. 0），失光≤20% ΔE=0. 72，失光率10. 5% 2009方法1
≥1 000 h，划痕处单侧锈蚀宽度≤2 mm，板 1 000 h，划痕单侧锈蚀宽度≤2 mm， GB/T 1771—
耐中性盐雾性
面无起泡、不生锈、不脱落 板面无起泡、不生锈、不脱落 2007
960 h，板面无起泡、不生锈、不开裂，允许 960 h，不起泡、不生锈、 GB/T 1740—
耐湿热性
很轻微变色（ΔE≤3. 0） 不开裂，ΔE=2. 01 2007
料喷涂工件试验，并进行小批量生产验证，最终实现
4 结 语
批量切换使用。
通过调研和检索相关文献资料发现 PAE 聚脲涂
料在工程机械涂装尚无批量使用的成功案例。本文 参考文献
主要确定了PAE聚脲涂料涂层体系，并明确PAE聚脲
[ 1 ] 黄健，王允栋，马宝国，等 . 聚天冬氨酸酯聚脲涂料简介
涂料环保、施工性能及复合涂层性能要求。为工程机
与应用进展[J]. 砖瓦，2015（3）：58-62.
械制造企业研究PAE聚脲涂料涂装技术提供参考。
下一步将在现有涂装生产线，使用 PAE 聚脲涂 （下转第71页）

59
