Page 12 - 涂层与防护2019-04
P. 12

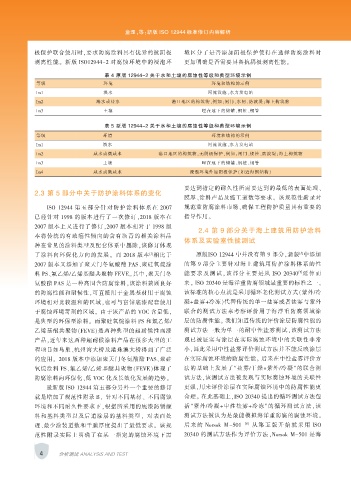

童理，等：新版 ISO 12944 标准修订内容解析



             极保护联合使用时，要求防腐涂料具有优异的抗阴极                            境区分了是否添加阴极保护使得在选择防腐涂料时
             剥离性能。 新版 ISO12944-2 对腐蚀环境中的浸泡环                     更加明确是否需要具备抗阴极剥离性能。

                                     表 4 原版 12944-2 关于水和土壤的腐蚀性等级和典型环境示例
              等级                     环境                                   环境和结构的示例
             Im1                     淡水                                  河流设施，水力发电站
             Im2                  海水或盐水                     港口地区的构筑物，例如：闸门、水闸、防波堤；海上构筑物
             Im3                     土壤                               埋在地下的储罐、钢桩、钢管


                                     表 5 新版 12944-2 关于水和土壤的腐蚀性等级和典型环境示例
              等级                    环境                                    环境和结构的示例
             Im1                    淡水                                   河流设施，水力发电站
             Im2                 咸水或微咸水                 港口地区的构筑物，无阴极保护，例如：闸门、锁拴、防波堤；海上构筑物
             Im3                    土壤                                埋在地下的储罐、钢桩、钢管
             Im4                 咸水或微咸水                           浸泡环境外加阴极保护（如近海钢结构）


                                                                要达到指定的耐久性所需要达到的最低的表面处理、
             2.3 第 5 部分中关于防护涂料体系的变化
                                                                膜厚、涂料产品及施工道数等要求。 该规范性附录对
                 ISO 12944 第五 部 分 针 对 防 护 涂 料 体 系 在 2007        规范重防腐涂料市场、确保工程防护质量具有重要的
             已经针对 1998 的版本进行了一次修订，2018 版本在                      指导作用。
             2007 版本上又进行了修订，2007 版本相对于 1998 版
                                                                     2.4 第 9 部分关于海上建筑用防护涂料
             本将传统的有致癌性倾向的含有沥青的相关涂料品
                                                                体系及实验室性能测试
             种在常见的涂料类型及配套体系中删除，该修订体现
                                                                                                        [4]
             了涂料向环保化方向的发展。 而 2018 版本 相比于                            原版ISO 12944 中并没有第 9 部分，新版 中添加
                                                     [3]
             2007 版本又添加了聚天门冬氨酸酯 PAS、聚硅氧烷涂                       的第 9 部分主要针对海上建筑用防护涂料体系的性
                                                                                                        [5]
             料 PS、氟乙烯/乙烯基醚共聚物 FEVE。 其中，聚天门冬                     能要 求及 测 试，该 部分 主 要是 从 ISO 20340 延 伸 而
             氨酸酯 PAS 是一种高固含防腐涂料，该涂料兼顾良好                         来。 ISO 20340 是海洋重防腐领域最重要的标准之一，
             的防腐性能和耐候性，可直接用于金属基材用于腐蚀                            该标准的核心点就是采用循环老化测试方式（紫外/冷
             环境相对比较温和的区域，也可与富锌底漆配套使用                            凝+盐雾+冷冻）代替传统的单一盐雾或者盐雾与紫外
             于腐蚀环境苛刻的区域。 由于该产品的 VOC 含量低，                        联合的测试方法来考察评价用于海洋重防腐领域涂
             是典型的环保型涂料。 而聚硅氧烷涂料 PS 和氟乙烯/                        层的防腐性能。 我们知道传统的评价涂层防腐性能的

             乙烯基醚共聚物（FEVE）是两种典型的超耐候性面漆                          测试方法一般为单一的耐中性盐雾测试，该测试方法
             产品，近年来这两种超耐候涂料产品在很多大型的工                            现已被证实与涂层在实际腐蚀环境中的关联性非常
             程项目如鸟巢、杭州湾大桥及港珠澳大桥得到了广泛                            小，因此采用中性盐雾评价测试方法并不能反映涂层
             的应用。 2018 版本中添加聚天门冬氨酸酯 PAS、聚硅                      在实际腐蚀环境的防腐性能。 后来在中性盐雾评价方
             氧烷涂料 PS、氟乙烯/乙烯基醚共聚物（FEVE）体现了                       法的基础上发展了“盐雾/干燥+紫外/冷凝”的联合测
             防腐涂料向环保化、低 VOC 化及长效化发展的趋势。                         试方法，该测试方法被发现与实际腐蚀环境的关联性
                 最新版 ISO 12944 第五部分另外一个重要的修订                    更强，用来评价涂层在实际腐蚀环境中的防腐性能更
             就是增加了规范性附录 B， 针对不同基材、 不同腐蚀                         合理。 在此基础上，ISO 20340 提出的循环测试方法包
             环境和不同耐久性要求下，根据所采用的底漆防锈颜                            括“紫外/冷凝+中性盐雾+冷冻”的循环测试方法，该
             料和基料类型以及后道涂层的基料类型， 对表面处                            测试方法被认为是最能模拟海洋重防腐的腐蚀环境。
             理、最少涂装道数和干膜厚度提出了最低要求。 该规                           后 来 的 Norsok M-501   [6]  从 第 五 版 开 始 就 采 用 ISO
             范性附录实际上明确了在某一指定的腐蚀环境下需                             20340 的测试方法作为评价方法，Norsok M-501 是海


               4     分析测试 ANALYSIS AND TEST
   7   8   9   10   11   12   13   14   15   16   17
