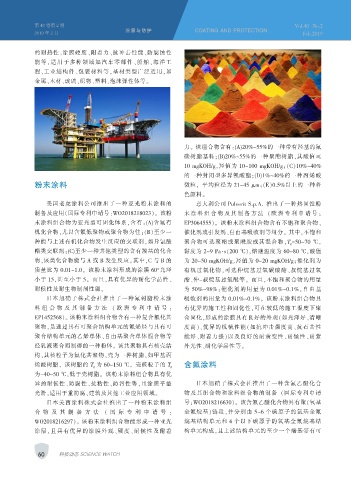

Page 80 - 涂层与防护2019-02

第 40 卷第 2 期 Vol.40 No.2
涂层与防护 COATING AND PROTECTION
2019 年 2 月 Feb.2019

的耐热性、涂膜硬度、附着力、抗冲击性能、防腐蚀性
能等，适用于多种领域如汽车 零部 件 、船舶 、海洋 工
程、工业结构件、包装材料等，基材类型广泛适用，如
金属、木材、玻璃、织物、塑料、泡沫弹性体等。

力。 该组合物含有：(A)20%~55%的一种带有羟基的氟
碳树脂基料；(B)20%~55%的一种聚酯树脂，其酸值≤
10 mgKOH/g，羟值为 10~100 mgKOH/g；（C）10%~40%
的一种封闭型多异氰酸酯；(D)1%~40%的一种丙烯酸
粉末涂料 微粒， 平均粒径为 21~45 μm；（E）0.5%以上的一种着
色颜料。
美国老虎涂料公司推出了一种亚光粉末涂料的 意大利公司 Pulverit S.p.A. 推出了一种热固性粉
制备及应用（国际专利申请号：WO2018218023）。 该粉 末 涂 料 组 合 物 及 其 制 备 方 法 （ 欧 洲 专 利 申 请 号 ：
末涂料组合物为亚光型可固化体系，含有：(A)含氟有 EP3064555）。 该粉末涂料组合物含有不饱和聚合物、
机化合物，尤以含氟低聚物或聚合物为佳；（B）至少一 催化剂或引发剂、自由基吸收剂等组分。 其中，不饱和
种能与上述有机化合物发生反应的交联剂，如异氰酸 聚合物可选聚酯或聚酰胺或其混合物，T g=50~70 ℃，

酯类交联剂；(C)至少一种其他类型的含有羧基的化合 黏度为 2~9 Pa · s（200 ℃），熔融温度为 60~80 ℃，酸值
物，该类化合物能与 A 或 B 发生反应。 其中，C 与 B 的 为 20~50 mgKOH/g，羟值为 0~20 mgKOH/g；催化剂为
质量比为 0.01~1.0。 该粉末涂料形成的涂膜 60°光泽 有机过氧化物，可选仲烷基过氧碳酸酯、叔烷基过氧
小于 15，甚至小于 5。 而且，具有优异的耐化学品性、 酯、仲-叔烷基过氧醚等。 而且，不饱和聚合物的用量
耐候性及耐生物制剂性能。 为 50%~98%；催化剂的用量为 0.01%~0.1%，自 由 基
日本旭硝子株式会社推出了一种氟树脂粉末涂 吸收剂的用量为 0.01%~0.1%。 该粉末涂料组合物具
料 组 合 物 及 其 制 备 方 法 （ 欧 洲 专 利 申 请 号 ： 有优异的施工性和固化性，可在较低的施工温度下聚
EP1452568）。 该粉末涂料组合物含有一种复合氟化共 合固化，形成的涂膜具有良好的外观（如光泽好、清晰
聚物，是通过具有可聚合结构单元的氟烯烃与具有可 度高）、优异的机械性能（如抗冲击强度高、抗石击性
聚合结构单元的乙烯单体、自由基聚合单体混合物等 能好、附着力强）以及良好的耐黄变性、耐候性、耐紫
经乳液聚合而制得的一种粉体。 该共聚物具有核壳结 外光性、耐化学品性等。
构，其核粒子为氟化共聚物，壳为一种树脂，如甲基丙
含氟涂料
烯酸树脂， 该树脂的 T g 为 60~150 ℃， 壳核粒子的 T g
为-40~50 ℃，低于壳树脂。 该粉末涂料组合物具有优
异的耐候性、防腐性、抗粘性、防污性等，且涂膜平整 日本旭硝子株式会社推出了一种含氟乙醚化合
光滑，适用于重防腐、建筑及其他工业应用领域。 物及其组合物和涂料组合物的制备 （国际专利申请
日本关西涂料株式会社推出了一种粉末涂料组 号：WO2018216630）。 该含氟乙醚化合物具有聚（氧基
合 物 及 其 制 备 方 法 （ 国 际 专 利 申 请 号 ： 全氟烷基）链段，并分别由 5~6 个碳原子的氧基全氟
WO2018216297）。 该粉末涂料组合物能形成一种亚光 烷基结构单元和 4 个以下碳原子的氧基全氟烷基结
涂层，且具有优异的涂膜外观 、硬度 、耐 候性 及附 着 构单元构成，且上述结构单元的至少一个端基带有可

60 科技动态 SCIENCE WATCH
