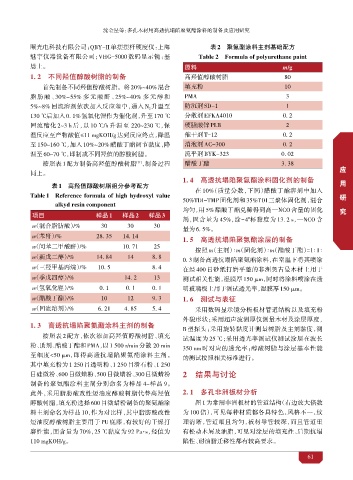

Page 91 - 涂料工业2024年第01期电子刊

B - 表 聚氨酯涂料主剂基础配方
V G-5000 Ta le ormula o polyurethane paint
原料 m g
不同羟值醇酸树脂的制备 80

20 ~40 10
30 ~55 25 ~40 MA 3
5 ~8 ， N SD-1 1
2
130 0. 1 ， 170 EF A4010 0. 2
2~3 h ， 10 h 220~230 ， B 2
11 m ， -12 0. 2
150~160 ， 10 ~20 ， AC-300 0. 2
60~70 ， B -323 0. 02 健
1 ， 3. 38 康
11
工
探
应
·
高透抗塌陷聚氨酯涂料固化剂的制备
艺
索
安
表 高羟值醇酸树脂组分参考配方 用
Ta le Re erence ormula o high hydro yl value 10 （ ， ） 全
开
技
研
al yd resin component 50 D - M 35 D ， ·
， 5 NC 究
发
术
项目 样品 样品 样品 环
， 45 ， 4 13. 2 ， NC

w（ ） 30 30 30 境
6. 5

w（ ） 28. 35 14. 14
高透抗塌陷聚氨酯涂层的制备

w（ ） 10. 71 25
m（ ） m（ ） m（ ） 1 1

w（ ） 14. 84 14 8. 8
0. 3 ，
w（ ） 10. 5 8. 4 400

w（ ） 14. 2 13 ， 150 m，

w（ ） 0. 1 0. 1 0. 1 ， 150 m

w（ ） 10 12 9. 3 测试与表征

w（ ） 6. 21 4. 85 5. 4
，
高透抗塌陷聚氨酯涂料主剂的制备
B ，
2 ，
25
MA， 1 500 r min 20 min
350 nm
50 m，

1 250 1 250 1 250
600 500 300 结果与讨论
4~ 9
， 多孔非洲板材分析
， 600 1 （
10， ， 100 ）， ， ，
， ， ， ，
， 70 ，25 92 a ， ，
110 m
61
