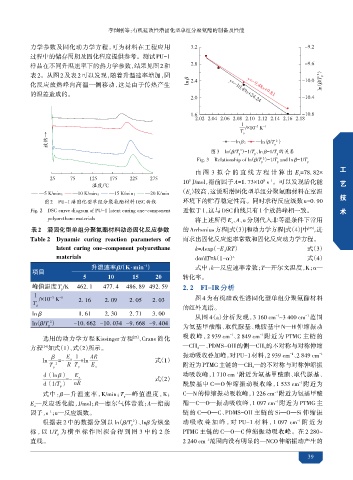

Page 61 - 涂料工业2024年第01期电子刊

，

-1
， 2 4 Q
2 2 2 ， ， MO 2 MO （β T p ）
， ln β Y X
Y X ln

1
-3 -1
10
T p
放热 ? ? 4

图3 ln（β T ）-1 T 、n β-1 T 的关系
2
l
p p p
2
Fi . 3 Relation hip o ln（β T ）-1 T and ln β-1 T
p p p
探
工
3 E 78. 82
a

10 J mol， A 1. 73 10 索
艺
8
-1
3

温度
（E） ，
? N ? N ? N ? N a 开
技
图2 -1潜固化型单组分聚氨酯材料 DSC曲线 n 0. 90
术
Fi . 2 DSC cur e dia ram o -1 latent curin one-component 1， DSC 1 发
polyurethane material E A n
a
表 潜固化型单组分聚氨酯材料动态固化反应参数 Arrheniu （3） （4） ，
25

Ta le Dynamic curing reaction parameters o
latent curing one component polyurethane k Ae p（-E a RT） （3）
materials dα dT k（1-α） n （4）

k
升温速率β （ min ） T ， α
项目

T 462. 1 477. 4 486. 89 492. 59 I IR分析
p
1 4
-3
10 -1 2. 16 2. 09 2. 05 2. 03

T p
ln β 1. 61 2. 30 2. 71 3. 00
4（a） ，3 160 cm ~3 400 cm
-1
-1
ln（β T ） -10. 662 -10. 034 -9. 668 -9. 404
2
p N
-1
-1
i in er Crane ，2 939 cm 2 849 cm MG
23
（1） （2） C DMS- C
24
2
3
β E a 1 AR ， -1 ，2 939 cm 2 849 cm -1
-1
ln - ln （1）
2 MG C
R T p E a
T p
2
d（ln β） E a ，1 710 cm
-1
- （2）
d（1 T p ） nR C ，1 533 cm
-1
β ， min T ， C N ，1 226 cm
-1
p
E ，J mol R A C ，1 097 cm MG
-1
a
， n C C DMS- Si Si
-1

2 ln（β T ） lnβ ， -1 ，1 097 cm
2
-1
p
， 1 T 3 2 MG C C 2 280~
p
2 240 cm NC
-1
39
